Освещение цеха трубогибочного стана смонтировано нашим партнером в г. Краснодар ООО "Пандора-Кубань"Размер цеха 65 метров на 24 метра высота 14 метров.

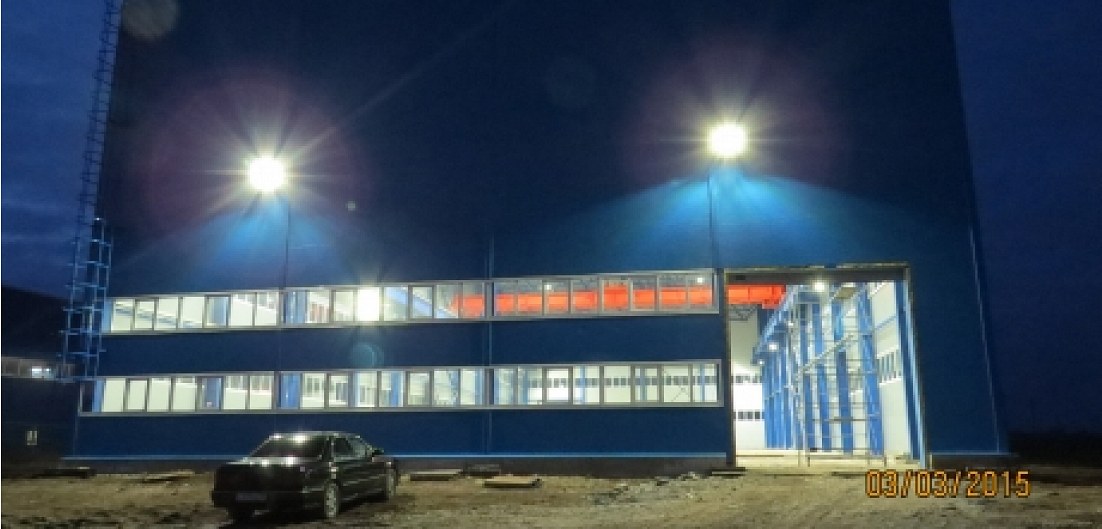

Наружное освещение выполнено светильниками Pandora LED 320AEG- 105 c применением автоматического суточного диммирования и 2 шт Pandora LED 235ANG-240 со стороны въезда в цех.

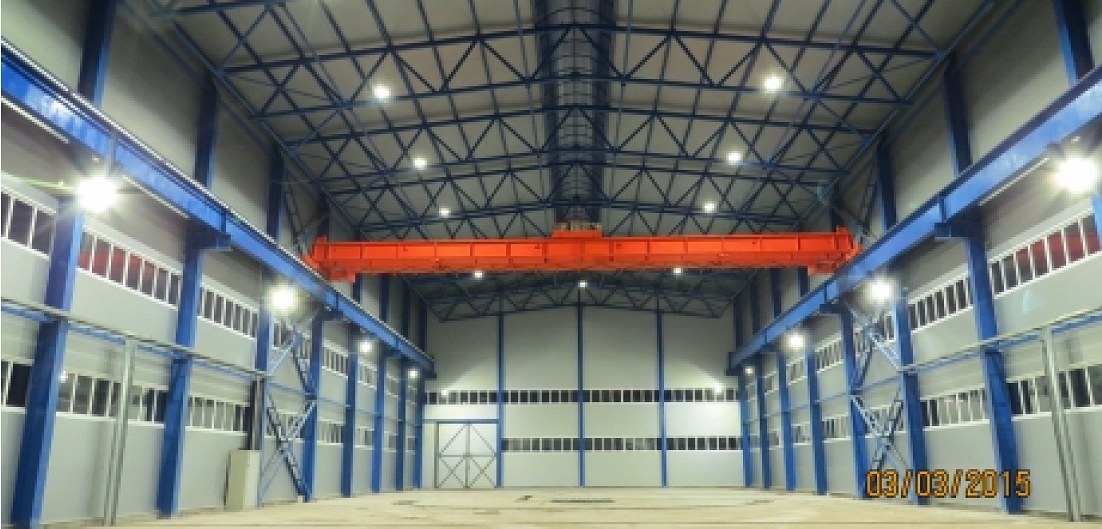

Внутренне освещение выполнено светильниками Pandora LED 235ANG- 240.
Произведены замеры внутреннего освещения,
В рабочей плоскости освещенность составила от 190 Lx в углах и до 270 в зонах перекрытия к центру помещения.
Согласно ТЗ, необходимо было обеспечить освещенность не ниже 200 Lx в рабочей плоскости. Замеры соответствуют проектным расчетам.

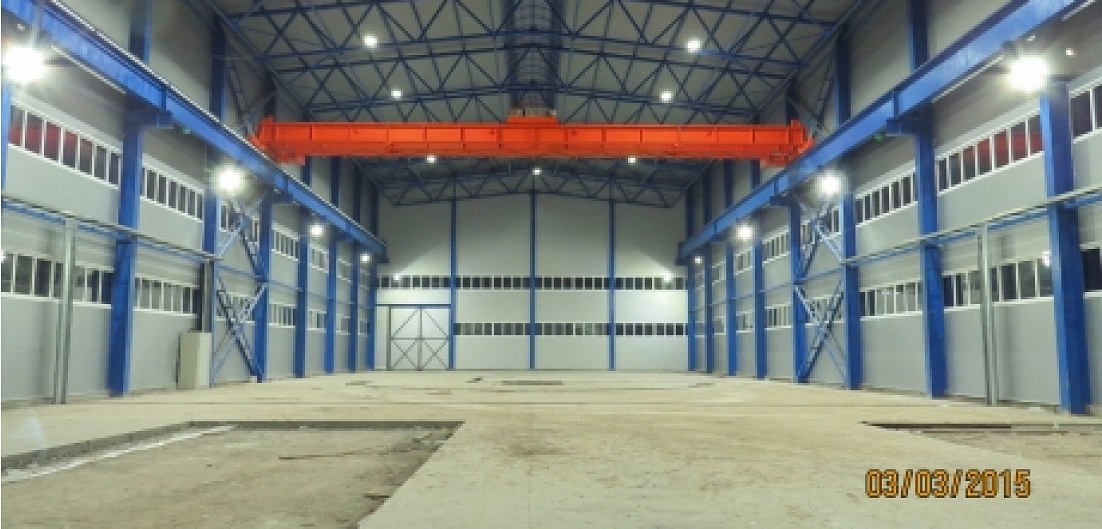

Внутреннее освещение разделено на две группы светильников по расположению:
Первая - расположена под крышей на фермах и создает вертикальную освещенность высота монтажа 12 метров.
в этой группе светильников включена регулировка по датчику освещенности, что позволяет скомпенсировать переосвещенность от светового фонаря и окон. Фонарь расположен с юга на север по сторонам света.
Система компенсации по фото сенсорам, позволяет компенсировать переосвещенность от боковых окон строения через световой фонарь в центре крыши при заходе и восходе солнца.

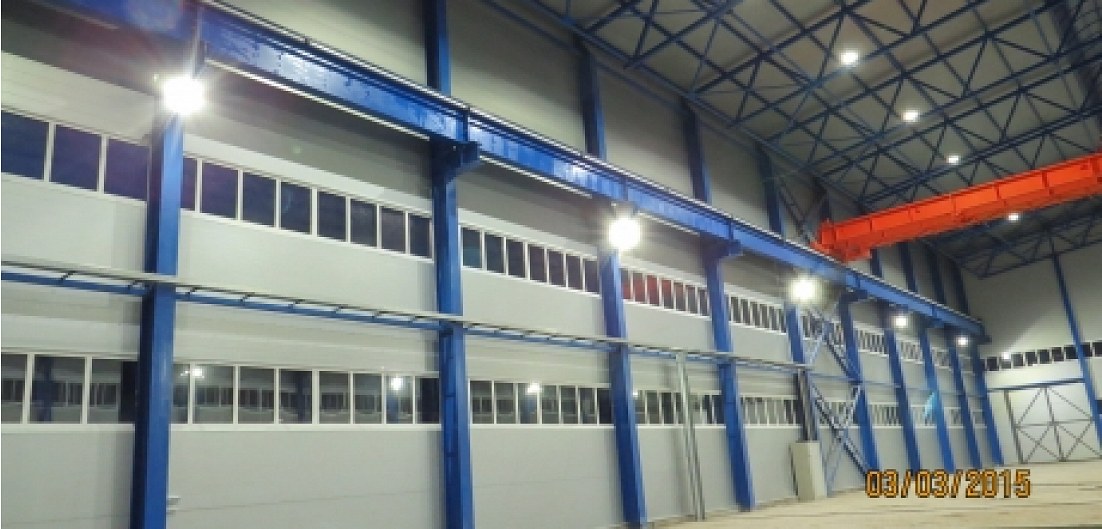

Вторая - расположена на опорах , ниже кран-балки (высота световых точек 8 метров) для создания вертикальной и горизонтальной освещенности.
благодаря этому, удалось свести к минимуму затенение от кран-балки и создать максимально комфортный свет.
во второй группе отключены все регулировки(режим авто, GPS, фото сенсоры).
после монтажа оборудования цеха, будет произведена коррекция мощности оборудования, для создания равномерного освещения и устранения переосвещенности (свыше 200 Лх)
по монтажным подключениям освещение разделено на 5 групп:
1) половина верхнего освещения ( до средних 2х фонарей)
2) вторая половина верхнего освещения (от средних 2-х фонарей)
3) правая половина нижнего, горизонтального освещения на колоннах, кроме крайних 1-го и 5-го
4) левая половина нижнего, горизонтального освещения на колоннах, кроме крайних 1-го и 5-го
5) аварийное освещение - два средних фонаря в верхней части и крайние 1 и 5 с права и с лева (итого 6 светильников)
